В линейке «стандартных» плат компании ASUS на чипсете Intel X79 насчитывается четыре модели: P9X79, P9X79 WS, P9X79 Pro и P9X79 Deluxe. Рассмотрим две последние. Впрочем, речь пойдет в основном о модели Deluxe, но нужно учесть, что версии Deluxe и Pro во многом схожи, так как основаны на одном дизайне PCB.

В ассортименте компании ASUS из восьми плат на чипсете Intel X79 половина относится к эксклюзивным сериям (TUF, ROG и GENE). Еще одна плата называется P9X79 WS и предназначена для профессиональных рабочих станций. Таким образом, для «обычных пользователей» остается всего три модели P9X79, P9X79 Pro и P9X79 Deluxe. Рассмотрим наиболее мощную модель P9X79 Deluxe. Причем данный обзор во многом будет справедлив и для модели P9X79 Pro, поскольку Pro и Deluxe основаны на одном дизайне PCB. Кстати, различия между ними сведены к минимуму: есть разница в количестве портов USB 3.0, количестве сетевых контроллеров (два против одного) и несколько облегченном преобразователе питания на модели Pro. Причем, нельзя сказать, что PWM на плате P9X79 Pro недостаточно мощный. Его возможностей хватает не только для любых процессоров Intel LGA2011, но и для их полноценного разгона.

Соответственно, более мощная подсистема питания платы P9X79 Deluxe разработана с большим запасом, который можно использовать для экстремального разгона. Вместе с тем в домашних условиях показатели разгона на обеих платах будут полностью идентичны. Что касается функциональных возможностей плат, а также поддержки фирменных технологий, то тут также видно полное равенство. Более того, концепция материнских плат ASUS подразумевает, что даже в самой дешевой плате реализован весь спектр технологий компании, и это является большим плюсом для конечных пользователей.

Спецификация ASUS P9X79 Deluxe

показать/скрыть
Размер, мм: Форм-фактор ATX, 244x304,8 (9,6″ x 12″)

Коробка с ASUS P9X79 Deluxe имеет откидывающуюся крышку, на которой приведено описание некоторых фирменных технологий. Через прозрачное окно покупатель может увидеть плату; остальные элементы комплекта находятся под ней:


Вместе с платой пользователь получает следующий набор:

- руководство пользователя на английском языке;
- DVD-диск с ПО и драйверами;
- шесть кабелей SerialATA;
- набор дополнительных коннекторов;
- заглушку на заднюю панель корпуса;
- мост 3-Way SLI;
- мост CrossFire;
- модуль Bluetooth v3.0 + HS с антенной Wi-Fi.

Комплектация платы без особых претензий. Так, пользователь получает шесть кабелей SerialATA (без переходников питания) и, что самое важное, соединительные мосты для двух видеокарт AMD и трех видеокарт NVIDIA. Наличие последних довольно критично, поскольку данная плата предназначена для high-end систем с многоядерными графическими массивами, а указанные мосты отдельно не продаются. Напротив, в магазинах можно найти отсутствующие планки с портами USB, но в большинстве случаев пользователь сможет обойтись без них, потому что на задней панели платы установлено 10 соответствующих портов (причем как USB 2.0, так и USB 3.0).



Кроме этого, в комплекте платы присутствует модуль беспроводной связи стандартов Wi-Fi и Bluetooth, а также антенна Wi-Fi. Впрочем, мы уже отмечали в обзоре платы Maximus V Gene, что подобные модули предназначены исключительно для плат ASUS и не являются достоинством комплектации.



Что касается документации, то к ней нет никаких претензий: традиционно для продукции ASUS руководство пользователя максимально подробное и детальное. Также качественно реализовано программное обеспечение: на DVD-диске записан полный набор драйверов, фирменных утилит ASUS и пробная версия антивируса Norton. Все перечисленное ПО имеет следующую установочную оболочку:


Отдельно отметим отличный инсталлятор многофункциональной утилиты AI Suite II, в котором пользователь может выбрать все или отдельные компоненты пакета.



Плата ASUS P9X79 Deluxe

Главная особенность платы ASUS P9X79 Deluxe заключается в увеличенном количестве слотов PCI Express x16 — их четыре. В остальном конфигурация основных компонентов практически стандартная. Так, на плате установлено восемь слотов DIMM, которые разбиты на две группы и расположены по обе стороны от процессорного гнезда. Таким образом, для преобразователя питания осталось только одно место — справа от процессора.

В документации приведены примеры распределения линий шины PCI Express между PEG-слотами (нумерация от процессора): 16+0+0+16 и 16+8+0+8. Таким образом, для массива из двух видеокарт рекомендуется задействовать синие слоты, а при установке трех видеокарт использовать второй (белый) PEG слот. Что касается количества линий, выделяемых на третий PEG-слот, то тут ASUS хранит молчание. Мы можем только допустить, что оно не превышает восьми, судя по количеству контактов в слоте. В любом случае общее количество линий PCI-E, выделяемое на графическую подсистему, не превышает 40, поскольку на плате отсутствуют дополнительные контроллеры PCI-E, используемые для «увеличения» количества линий.

Кроме этого, на ASUS P9X79 Deluxe установлены два слота PCI Express x1 (обе линии берутся от чипсета).
Большое количество слотов DIMM, а также поддержка платой двух-, трех- и четырехканального доступа может затруднить конфигурацию модулей памяти не только начинающему, но и опытному пользователю. Поэтому консультация с руководством пользователя будет обязательна; мы также приведем подробную инструкцию из данного руководства.

Отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600 и DDR3-1866/2133/2400 в режиме разгона, а максимальный объем памяти равен 64 Гбайт. И как только на плату подается напряжение, загорается подсветка кнопок Power и Reset, расположенных на левом краю платы.

Что касается разъемов питания, то они установлены очень удобно (характерная черта материнских плат ASUS): основной, 24-контактный разъем установлен на нижнем краю платы, а дополнительный, 8-контактный — на правом краю.


Пара слов о системе охлаждения. Так, на плате установлено четыре радиатора: два на основном PWM и два на чипсете. Причем в обоих случаях основной радиатор установлен непосредственно на теплоизлучающем чипе, а второй радиатор установлен рядом и соединен при помощи тепловой трубки. Кроме этого, пользователь может подключить к плате пять дополнительных вентиляторов. Всего на P9X79 Deluxe установлено шесть 4-контактных разъемов для вентиляторов, из которых один зарезервирован для процессорного кулера.

Возможности расширения

Плата ASUS P9X79 Deluxe, благодаря чипсету Intel X79, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы. При этом порты 6 Gb/s (справа) окрашены в серый цвет, а порты 3 Gb/s (в центре) в голубой.


Кроме этого, на плате установлен дополнительный чип Marvell 88SE9128, который поддерживает два канала SerialATA 6 Gb/s. Оба соответствующих порта (серые) расположены вместе с остальными SATA-портами, слева.

Помимо этого, на задней панели платы установлены еще два порта SerialATA 6 Gb/s, функциональность которых обеспечивается чипом ASMedia ASM1061:

В результате общее количество подключаемых накопителей доведено до 10 (четыре SerialATA 3 Gb/s и шесть SerialATA 6 Gb/s). Также на плате установлено 12 портов USB 2.0: четыре расположены на задней панели и восемь подключаются при помощи планок (нет в комплекте). Кроме этого, плата поддерживает шину USB 3.0 с помощью трех двухпортовых контроллеров ASMedia ASM1042. Причем плата поддерживает восемь соответствующих портов. С математикой у инженеров ASUS все в порядке: дело в том, что с помощью дополнительного USB-хаба VIA VL810 два нативных порта продублированы.
Благодаря этому на задней панели платы установлено шесть портов USB 3.0, а еще два подключаются при помощи планки (нет в комплекте).

Используя расширенные режимы работы данного контроллера, компания ASUS разработала технологию USB 3.0 Boost, повышающую теоретическую пропускную способность в ~1,7 раза.

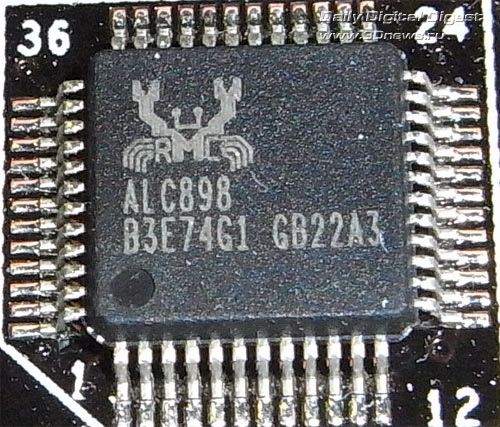

Плата ASUS P9X79 Deluxe поддерживает восьмиканальный звук, а в качестве кодека используется чип ALC898.


Также на плате установлено два гигабитных сетевых контроллера: Intel 82579V и Realtek RTL8111E. Оба чипа подключены к отдельным линиям шины PCI Express, а соответствующие разъемы (RJ-45) выведены на заднюю панель.

В результате панель выглядит следующим образом:

Особенностью панели является кнопка USB BIOS Flashback, которая запускает одноименную функцию восстановления прошивки BIOS. Пользователю необходимо записать на флешку образ прошивки (переименовав его в соответствии с руководством пользователя), вставить флешку в белый USB-порт и запустить плату, держа нажатой кнопку в течение трех секунд. Кстати, отличие белого порта USB от остальных заключается в том, что на него всегда подается дежурное напряжение, что позволяет заряжать от него различные мобильные устройства даже при выключенном компьютере. А для зарядки гаджетов Apple, при запущенной системе Windows, используется утилита ASUS Ai Charger.

Также обратите внимание на модуль Bluetooth v3.0 + HS, к которому подключается антенна Wi-Fi, и на отсутствие портов PS/2. Последнее частично компенсируется большим количеством встроенных портов USB. Вообще, в плане поддержки устаревших технологий данной плате похвастаться нечем: кроме PS/2 отсутствует порт COM, не говоря уже о слотах PCI (хотя шина PCI поддерживается чипсетом Intel X79).

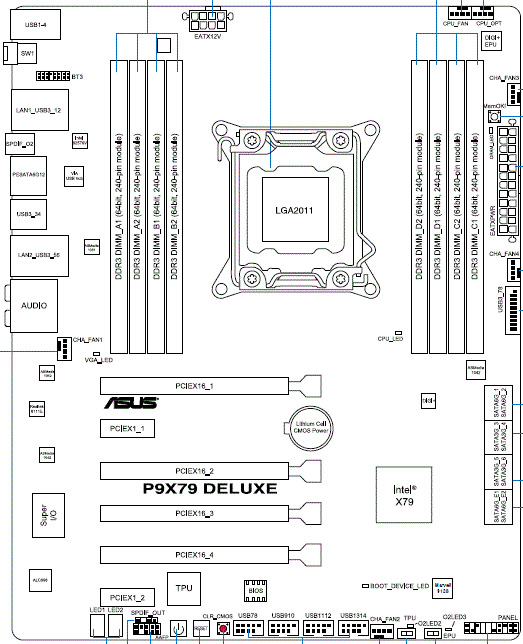

Традиционная схема компонентов платы:


Из дополнительных функций стоит отметить кнопку MemOK, которая гарантирует успешный старт на безопасных настройках памяти в случае переразгона последней.

Также на левом краю платы установлены кнопки запуска и перезагрузки системы, красная кнопка сброса настроек CMOS и семисегментный индикатор POST-кодов (расшифровка кодов приведена в руководстве).


Кроме этого, отметим два dip-переключателя, один из которых активирует функцию TPU (автоматический разгон процессора), а другой — функцию EPU (энергосбережение).



Производительность

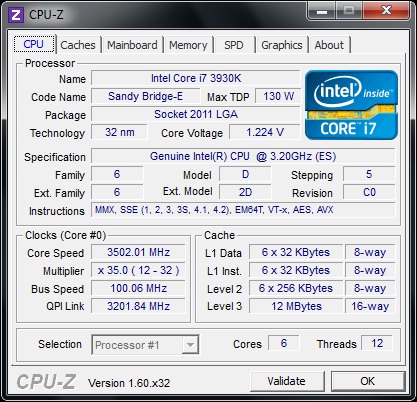

Штатная частота Bclk:

В тестовой системе было использовано следующее оборудование:

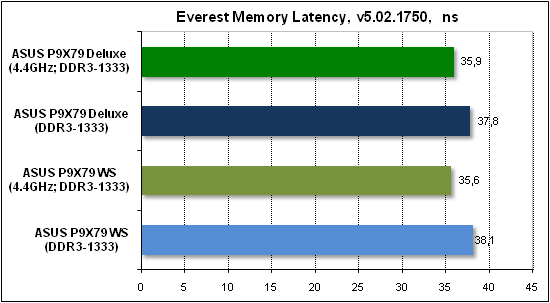

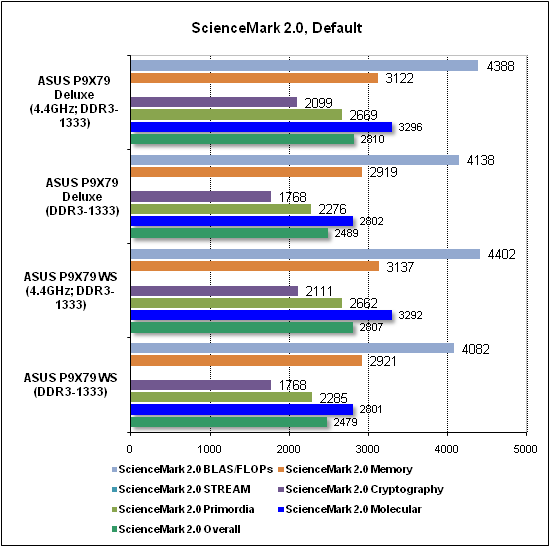

Результаты синтетических тестов.



Тесты прикладного ПО

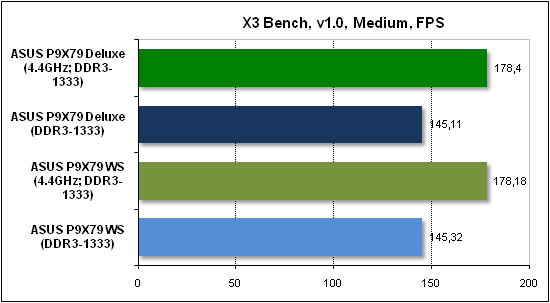

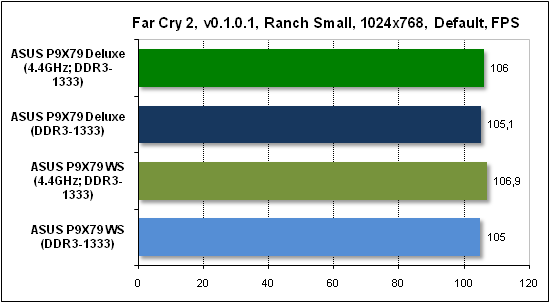

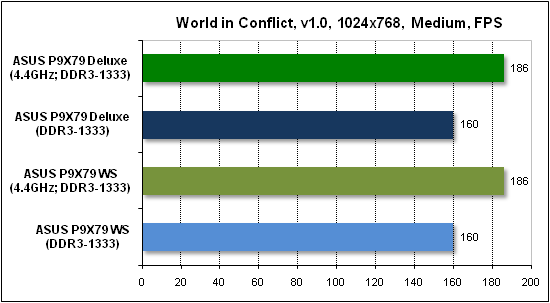

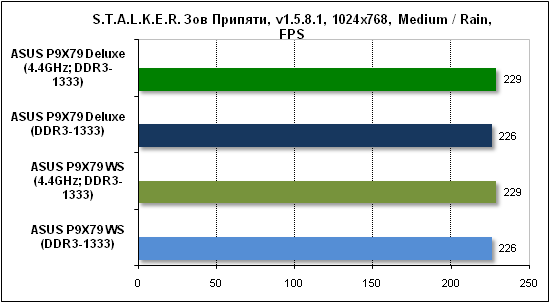

Тесты игровых программ





Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.


Выводы

Розничная цена материнской платы ASUS P9X79 Deluxe в июне 2012 года составляла приблизительно 11 500 рублей. За эти деньги пользователь получает максимальные возможности расширения, которые включают два гигабитных сетевых контроллера, большое количество портов USB 3.0 и SerialATA, модуль беспроводной связи Bluetooth, Wi-Fi и прочее. Добавим к этому четыре PEG-слота, мощный преобразователь питания и внушительный набор функций разгона и получим настоящую плату топ-уровня. При этом покупатель не переплачивает деньги за второстепенные нюансы эксклюзивных серий TUG и ROG, что делает плату P9X79 Deluxe рациональным выбором.

Впрочем, если набор функций платы ASUS P9X79 Deluxe покажется чересчур мощным, то пользователь может обратить внимание на несколько облегченную модель P9X79 Pro, которая основана на том же самом дизайне PCB и по базовым характеристикам не уступает версии Deluxe. При этом версия Pro стоит на 1 500 рублей дешевле. Вообще, шаг в 1 500 руб является оптимальным для линейки топовых плат ASUS. В частности, базовая модель ASUS P9X79 на чипсете Intel X79 стоит еще на 1 500 рублей дешевле (то есть около 9 000 рублей), и дополняет ассортимент таким образом, что в нем нет как пустых мест, так и внутренней конкуренции. Иными словами, пользователь с любыми требованиями и любым бюджетом может подобрать себе наиболее подходящую модель.
