Вариант 32 Задача 1.1. РГР по ТОЭ по Бессонову ...
Содержимое:
21118222031667.rar (598.52 KB)
Загружен:
18.11.2012
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 17
Возвраты: 0
Продавец: Freewriters
Описание товара

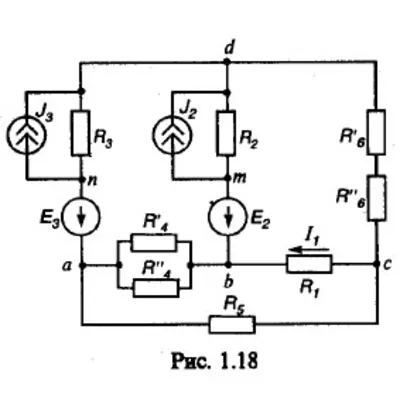

- Расчётно-графическая работа №1 по ТОЭ "Расчет режима в сложной электрической цепи постоянного тока методами законов Кирхгофа, контурных токов, узловых потенциалов" по задачнику «Теоретические основы электротехники: Методические указания и контрольные задания для студентов технических специальностей вузов» / Л.А. Бессонов, И.Г. Демидова, М.Е. Заруди и др. – 3-е изд., испр. – М.: Высш. шк., 2003. с. 11-19, задача 1.1, вариант 32, рис. 1.18, табл. 1.1
Дополнительная информация
- Задача 1.1 Линейные электрические цепи постоянного тока
- * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
- Для электрической схемы, соответствующей номеру варианта и изображенной на рис. 1.1 – 1.20, выполнить следующее:
- 1. Упростить схему, заменив последовательно и параллельно соединенные резисторы четвертой и шестой ветвей эквивалентными. Дальнейший расчет (п. 2 – 10) вести для упрощенной схемы.
- 2. Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы.
- 3. Определить токи во всех ветвях схемы методом контурных токов.
- 4. Определить токи во всех ветвях схемы методом узловых потенциалов.
- 5. Результаты расчета токов, проведенного двумя методами (методом контурных токов и методом узловых потенциалов), свести в таблицу и сравнить между собой.
- 6. Составить баланс мощностей в исходной схеме (схеме с источником тока), вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
- 8. Начертить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС.
- * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
- Решение выполнено в программе MathCad. Для того что бы распечатать решение задачи вам необходимо скачать и установить у себя на компьютере MathCad для открытия решения пригодна любая его версия. Можете воспользоваться MathCad Portable.
- Внимательно сверьте исходные данные. Если цифры (величины сопротивлений, ЭДС) отличны от ваших – вводите свои данные, решение в MathCad автоматически изменяется (пересчитывается) при изменении исходных данных.
250 ₽
