Решение контрольной К3 рис 1 усл 5 (вариант 15) Тарг 89
Содержимое: k3-15.zip (39.92 KB )
Загружен: 13.06.2013
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 12
Возвраты: 0
Продавец: TerMaster
59.01 ₽
Описание товара
- Cразу после оплаты Вы получите ссылку на архив с решением задачи по теоретической механике К3 В15 (рисунок 1 условие 5) из методички Тарг С.М. 1989 года для студентов-заочников машиностроительных, строительных, транспортных, приборостроительных специальностей высших учебных заведений. Задача выполнена в формате word, запакована в архив zip.
Дополнительная информация

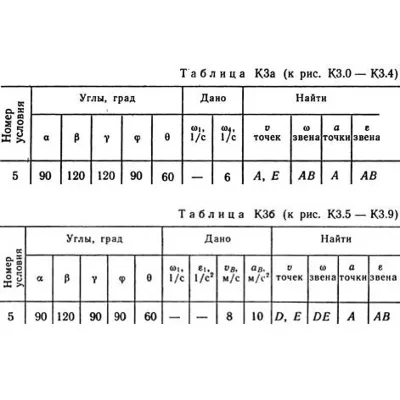

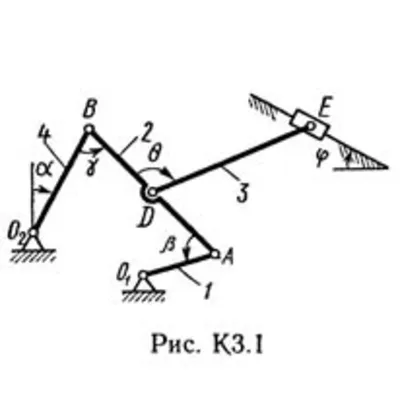

- Решение задачи К3 Вариант 15. Задание: Плоский механизм состоит из стержней 1, 2, 3, 4 и ползуна В или Е (рис. КЗ.0 — К3.7) или из стержней 1, 2, 3 и ползунов В и E (рис. К3.8, К3.9), соединенных друг с другом и с неподвижными опорами O1, O2 шарнирами; точка D находится в середине стержня АВ. Длины стержней равны соответственно l1 = 0,4 м, l1 = 1,2 м, l3 = 1,4 м, l4 = 0,6 м. Положение механизма определяется углами α, β, γ, φ, θ. Значения этих углов и других заданных величин указаны в табл. КЗа (для рис. 0—4) или в табл. КЗб (для рис. 5—9); при этом в табл. КЗа ω1 и ω4 — величины постоянные. Определить величины, указанные в таблицах в столбцах «Найти». Дуговые стрелки на рисунках показывают, как при построении чертежа механизма должны откладываться соответствующие углы: по ходу или против хода часовой стрелки (например, угол γ на рис. 8 следует отложить от DB по ходу часовой стрелки, а на рис. 9 — против хода часовой стрелки и т. д.). Построение чертежа начинать со стержня, направление которого определяется углом α; ползун с направляющими для большей наглядности изобразить так, как в примере КЗ (см. рис. КЗб). Заданные угловую скорость и угловое ускорение считать направленными против часовой стрелки, а заданные скорость vB и ускорение аB — от точки В к b (на рис. 5—9).
- Если Вам понравилось решение и вы его успешно сдали, будьте добры оставьте положительный отзыв.
- Спасибо.
