Содержимое: УГО Однолинейные схемы.rar (589.18 KB )
Загружен: 06.03.2023

Положительные отзывы: 2
Отрицательные отзывы: 0

Продано: 188
Возвраты: 0

Продавец: RPLAY

Написать продавцу

329 ₽

Описание товара

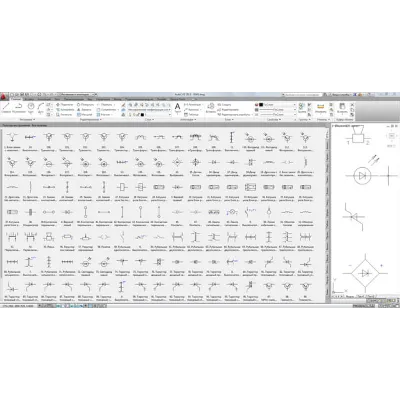

  • Коллекция содержит 194 условно-графических обозначения электротехнических устройств в формате AutoCAD DWG, применяемых при проектировании однолинейных схем главных и вторичных электрических цепей.

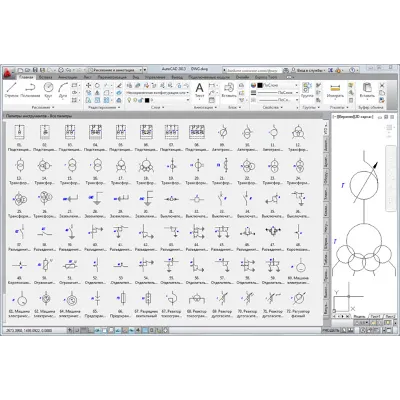

  • Условно-графические обозначение для удобства собраны в инструментальную палитру блоков. 100% по ГОСТ.

  • Представлены УГО следующего оборудования:

  • - Трансформаторы силовые.

  • - Трансформаторы измерительные.

  • - Высоковольтные выключатели.

  • - Разъединители.

  • - Короткозамыкатели.

  • - Разрядники.

  • - Реакторы.

  • - Автоматические выключатели.

  • - Диоды.

  • - Контактные перемычки.

  • - Рубильники.

  • - и др.


  • Архив также содержит элементы УГО выполненные, как стандартный чертеж формата AutoCAD2004/2010.


  • Примечание:

  • - для корректного отображения чертежей, необходимо скачать и установить инженерные шрифты ГОСТ, ГОСТ_А для AutoCAD и Windows.
