УГО базовые элементы ЭС
Содержимое:
41216172237443.rar (1.81 MB)
Загружен:
16.12.2014
Положительные отзывы: 5
Отрицательные отзывы: 0
Продано: 150
Возвраты: 0
Продавец: RPLAY
Описание товара
- Коллекция условно-графических обозначений для экспертного проектирования электрических схем.
- Состав:

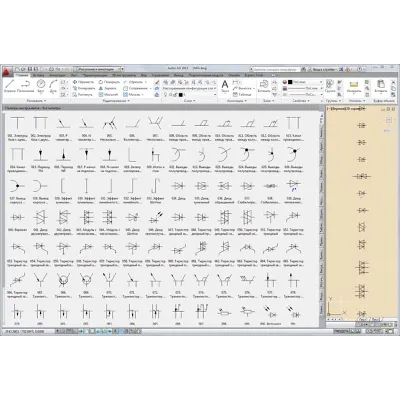

- 1. УГО диоды и транзисторы - ГОСТ 2.730-73 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые».

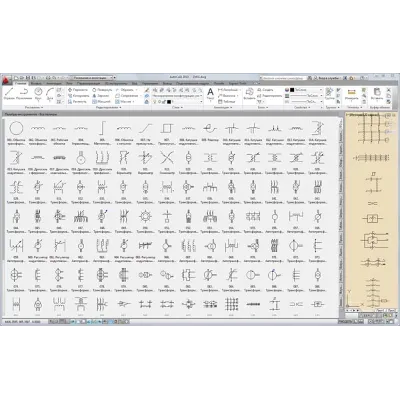

- 2. УГО катушки дроссели трансформаторы - ГОСТ 2.723-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители».
- 3. УГО контактные соединения - ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

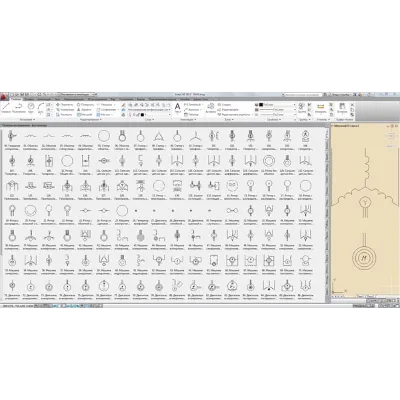

- 4. УГО машины электрические - ГОСТ 2.722-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Машины электрические».

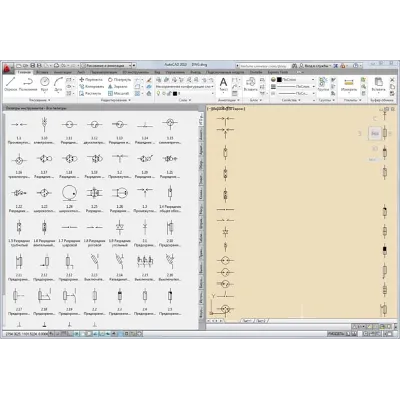

- 5. УГО разрядники и предохранители – ГОСТ 2.727-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители».

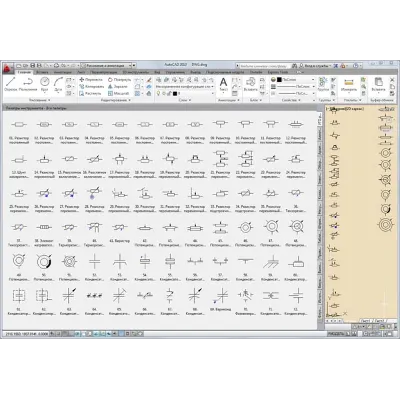

- 6. УГО резисторы и конденсаторы – ГОСТ 2.728-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы».
- Формат – DWG.
- 588 элементов.
- 6 файл-архивов.
- 100% по ГОСТ.

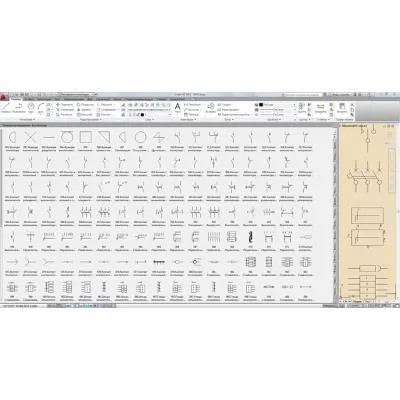

- Элементы для удобства собраны в тематические инструментальные палитры блоков AutoCAD 2010 .
- Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2004-2014, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
- Примечание:
- - для корректного отображения чертежей, необходимо скачать и установить инженерные шрифты ГОСТ, ГОСТ_А для AutoCAD и Windows.
329 ₽
