Описание товара
- ФГБОУВПО «Тюменский индустриальный университет»
- Кафедра электроэнергетики и электротехники
- Лабораторная работа по дисциплине: «Физические основы электроники»
- Исследование выпрямительного полупроводникового диода
- Лабораторная работа № 1
- Исследование выпрямительного полупроводникового диода
- 1. Цель работы
- Изучение конструкции, принципа функционирования, основных свойств и параметров выпрямительных диодов по их вольт-амперным характеристикам.

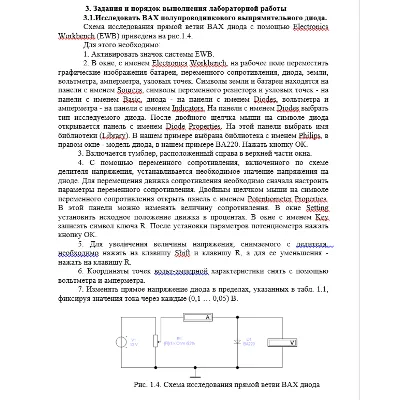

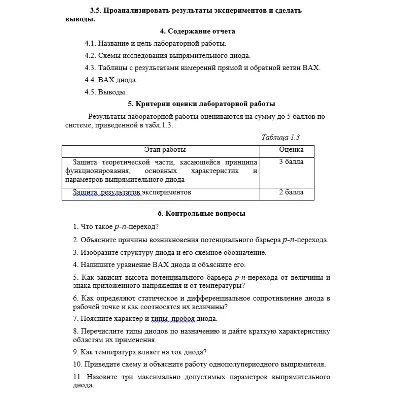

- 3. Задания и порядок выполнения лабораторной работы
- 3.1.Исследовать ВАХ полупроводникового выпрямительного диода.

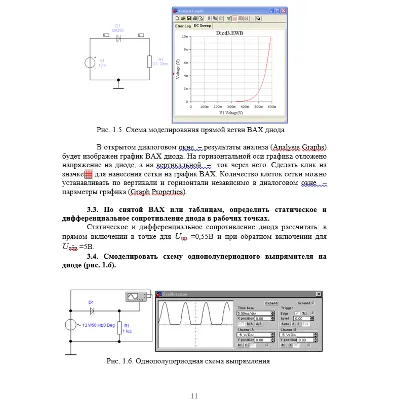

- Схема исследования прямой ветви ВАХ диода с помощью Electronics Workbench (ЕWB) приведена на рис.1.4.
- Для этого необходимо:
- 1. Активировать значок системы EWB.
- 2. В окне, с именем Electronics Workbench, на рабочее поле переместить графические изображения батареи, переменного сопротивления, диода, земли, вольтметра, амперметра, узловых точек. Символы земли и батареи находятся на панели с именем Sources, символы переменного резистора и узловых точек - на панели с именем Basic, диода - на панели с именем Diodes, вольтметра и амперметра - на панели с именем Indicators. На панели с именем Diodes выбрать тип исследуемого диода. После двойного щелчка мыши на символе диода открывается панель с именем Diode Properties. На этой панели выбрать имя библиотеки (Library). В нашем примере выбрана библиотека с именем Philips, в правом окне - модель диода, в нашем примере BA220. Нажать кнопку ОК.
- 3. Включается тумблер, расположенный справа в верхней части окна.
- 4. С помощью переменного сопротивления, включенного по схеме делителя напряжения, устанавливается необходимое значение напряжения на диоде. Для перемещения движка сопротивления необходимо сначала настроить параметры переменного сопротивления. Двойным щелчком мыши на символе переменного сопротивления открыть панель с именем Potentiometer Properties. В этой панели можно изменять величину сопротивления. В окне Setting установить исходное положение движка в процентах. В окне с именем Key записать символ ключа R. После установки параметров потенциометра нажать кнопку ОК.
- 5. Для увеличения величины напряжения, снимаемого с делителя, необходимо нажать на клавишу Shift и клавишу R, а для ее уменьшения - нажать на клавишу R.
- 6. Координаты точек вольт-амперной характеристики снять с помощью вольтметра и амперметра.

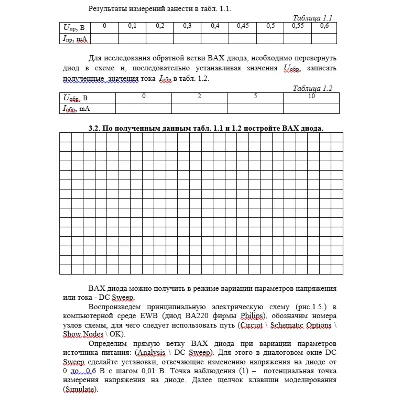

- 7. Изменять прямое напряжение диода в пределах, указанных в табл. 1.1, фиксируя значения тока через каждые (0,1 … 0,05) В.
