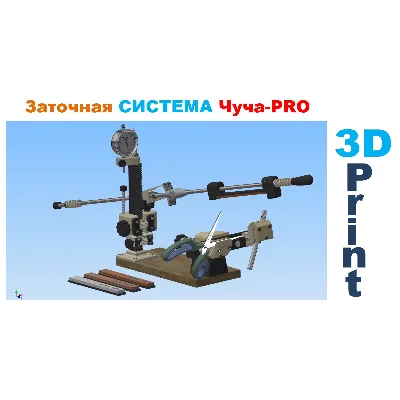

Заточная система Чуча-PRO для Ножей и ножниц, 3д модель
Содержимое:
16.12.2019 PRO Sharpening system for Knives Scissors and Drills on a 3D printer.rar (56.30 MB)
Загружен:
16.12.2019
Положительные отзывы: 5
Отрицательные отзывы: 0
Продано: 366
Возвраты: 0
Продавец: Чуча TV
Описание товара
- Всем привет! For personal USE! All rights reserved.

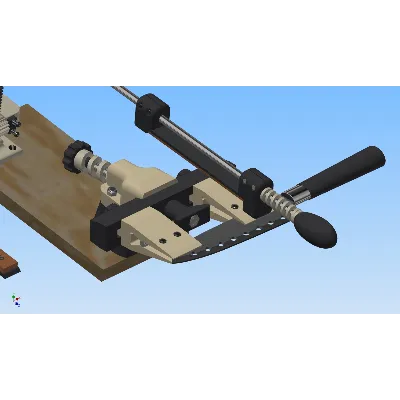

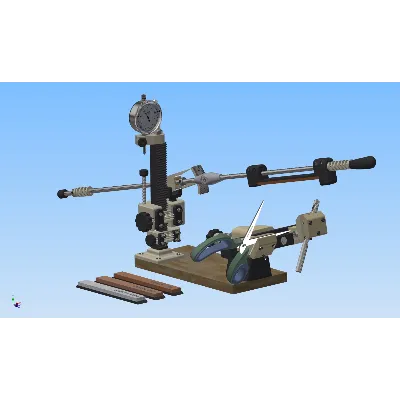

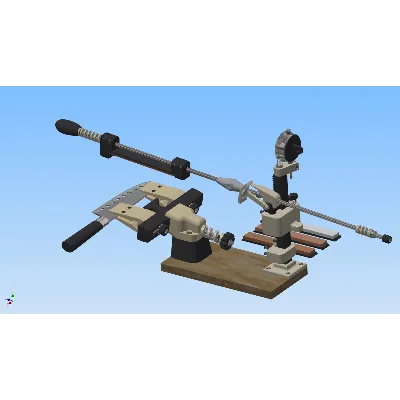

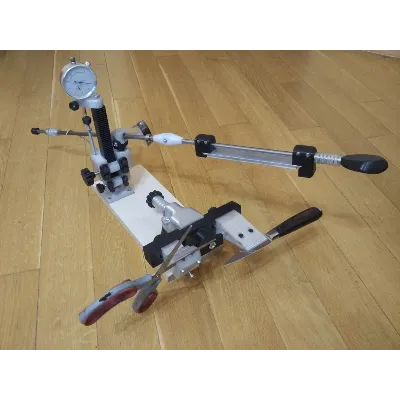

- Продаю 3Д модель ЗАТОЧНОЙ СИСТЕМЫ Chucha-PRO, которую Вы можете распечатать на 3Д принтере.
- 3Д модель только для личного пользования.
- В архиве есть 2 папки:

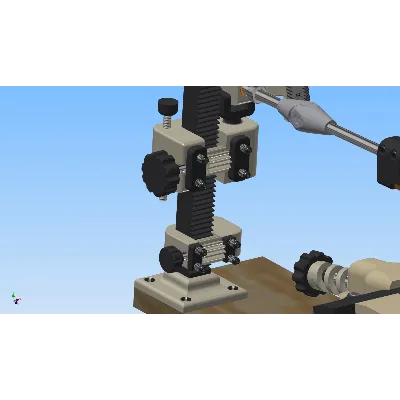

- - BONUS-SOURCE FILES - это исходники 3д модели точилки, с помощью которых можете редактировать ее полностью, при необходимости.
- - STL для печати PLA-PETG - файлы просчитаны с усадкой 0,2мм (Не рекомендую использовать ABS пластик)
- Если у Вас, другие параметры усадок, то тогда используйте исходные файлы из папки (BONUS-SOURCE FILES), они в формате Autodesk Inventor 2017 (.ipt-.iam)
- Что понадобиться:
- 1 ) Гладкий вал под держатели камней диаметром 8мм длиной 300 мм =2шт (с одной стороны можно нарезать резьбу м8, чтобы в крутить ручку, а можно просто ее впрессовать. -http://ali.pub/3wj6jr
- 2) Гладкий вал для крепления рамки диаметром 8мм длиной 200 мм = 1шт, этот вал впрессовывается в рамку,(на нем нужно нарезать резьбу м8 длиной 20мм, и с другой стороны 50мм ) Короткой стороной закручиваем в ручку нашей рамки. http://ali.pub/3wj6jr
- 3) Шпилька с резьбой М8 длиной 245 мм, которую вставляем в нашу зубчатую рейку. = 1шт,
- 4) Шпилька с резьбой М8 длиной 45 мм, которая держит наш угломер = 1шт.
- 5) Гладкий вал диаметром 6 мм и длиной 70 мм, в который впрессовываем шестеренку для нашего реечного механизма = 2шт
- 6) Шпилька резьбовая М6 длиной 50 мм, для прижимных губ = 3шт

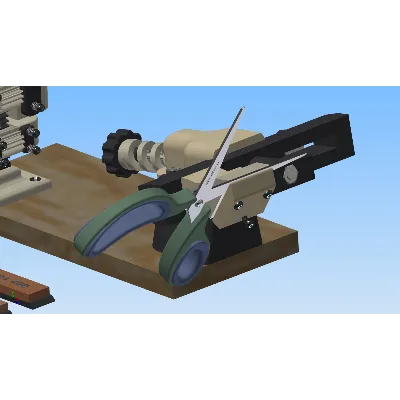

- 7) Болт М4х30 = (типа DIN 912 под шестигранник) = 3шт для прижимного механизма ножниц.
- 8) Безлюфтовые втулки 8*11*30мм, для нашего вала, который держит рамку и для угломера = 3шт. http://ali.pub/3u5kbg
- 9) Гайка М8 =5шт
- 10) Болт М4х20 = (типа DIN 912 под шестигранник с потойной головкой)= 4шт для прижимных губ
- 11) Саморез 4х25 мм = 8 шт для поджимани к зубчатой рейке.
- 12) Саморез 4х16 мм = 4 шт для крепления зубчатой рейки на площадку ДСП.
- 13) Болт М6х55= 2шт для крепления поворотного механизма на станину.
- 13) Гайка м6=5шт
- 14) Пружинка длиной 15 мм с внутренним диаметром 5мм для поджимания реечного механизма и невелирующей гайки = 4шт, одевать будем на наши саморезы.
- 15) Саморез 4х60 мм = 4 шт для крепления станины на площадку ДСП.
- 16) Площадка ДСП длиной 250мм и шириной 120мм = 1шт
- 17) Шпилька резьбовая М6 длиной 130 мм, для часового индикатора.
- 18) Подшипники для угломера 688ZZ (8х16х5) = 2шт http://ali.pub/3wjfpj
- 19) Винт м4х40мм для угломера = 1шт
- 20) Гайки м4 = 8шт
- 21) Болт м3х20 = 5шт
- 22) Гайки м3 = 5шт
- 23) Стопорное кольцо = 2шт http://ali.pub/3wjhls

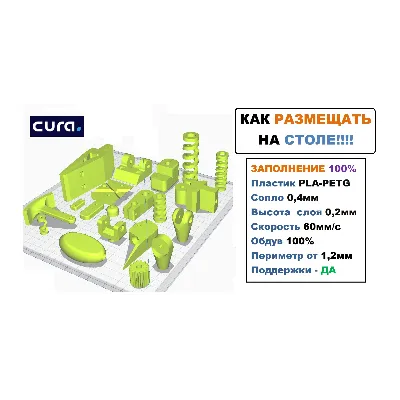

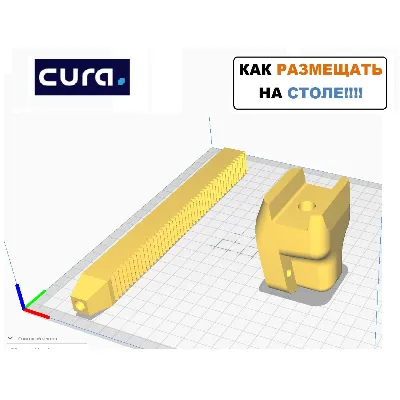

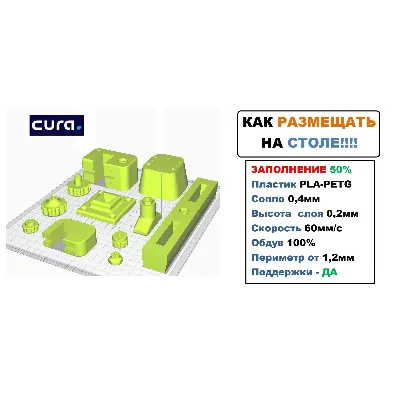

- КАК ПЕЧАТАТЬ?????? ОТВЕТ!!!
- Пластик использовал PETG,это самый оптимальный пластик.
- Толщина стенки ставлю от 1,8 до 2,6мм
- Процент заполнения:

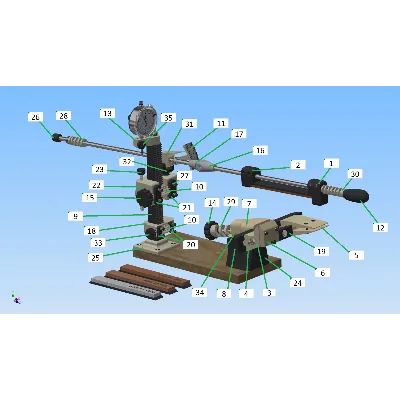

- 1 Clamp 25 mm GUARD = 30%
- 2 Clamp 25 mm = 30%
- 3 Clamping jaws for knife scissors 2 = 100%
- 4 Clamping jaws for knife scissors = 100%
- 5 Clamping jaws for knife = 100%

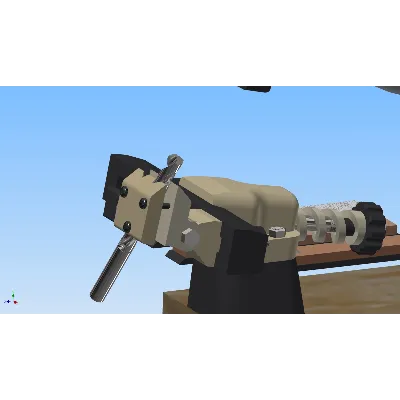

- 6 Clamping lip borer 4-7mm = 100%
- 6 Clamping lip borer 4-10mm = 100%
- 7 Frame holder = 50%
- 8 frame = 100%
- 9 gear rack = 100%
- 10 gear = 100%
- 11 goniometer = 100%
- 12 grip = 30%
- 13 INDICATOR HOLDER = 30%
- 14 Lamb screw frame = 30%
- 15 Lamb screw rack pinion = 30%
- 16 lens mount 1 = 100%
- 17 lens mount 2 = 100%
- 18 leveling nut = 50%
- 19 Pen frame = 50%
- 20 pinch gear leveling nut = 100%
- 21 pinch gear = 100%
- 22 pinion mechanism = 50%
- 23 platform for indicator = 50%
- 24 playground for turning = 50%
- 25 Playground under the rail = 50%
- 26 shaft retainer = 50%
- 27 spring 4mm rack spring = 100%
- 28 spring 8mm = 100%
- 29 spring 12 = 100%
- 30 spring grip 8mm = 100%
- 31 swivel joint 2 = 100%
- 32 swivel joint = 100%
- 33 Thumbscrew clamping leveling nut = 50%
- 34 Thumbscrew clamping lips = 50%
- 35 Thumbscrew indicator = 50%
Дополнительная информация
- 3D model for personal use only.
