Вибродиагностика паровой турбины
Содержимое:
Вибродиагностика паровой турбины.rar (298.23 KB)
Загружен:
07.06.2022
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 0
Возвраты: 0
Продавец: RPLAY
Описание товара
- Рабочий проект вибродиагностики паровой турбины ТЭЦ.
- Проект системы контроля, управления и диагностики для турбоагрегата ПТ-65-130/13.
- Система имеет три уровня иерархии. Нижний уровень - датчики и исполнительные механизмы, средний - модули системы ИТ-14, верхний - сервер сбора и обработки данных и операторская станция.
- Связь между верхним и средним уровнем осуществляется по линии CAN. Сигналы, участвующие в защитах, от измерительных модулей до модулей защит проводят по выделенным линиям.
- Состав системы вибродиагностики.
- Состав оборудования первого уровня:
- • канал измерения вибрации корпусов подшипников - 18 канала;
- • канал измерения скорости вращения вала - 1 канала;
- • канал измерения относительного расширения ротора (ОРР) - 2 канала;
- • канал измерения смещения ротора (ОСР) - 3 канала;
- • канал измерения искривления ротора (ИР) - 1 канал;
- • канал измерения теплового расширения корпуса (ТРК) - 2 канала.
- Состав уровня преобразователей:
- • преобразователи вибрационные - 18 шт.;
- • преобразователь скорости вращения (тахометрический) - 1 шт.;
- • преобразователь ОСР - 3 шт.;
- • преобразователь ИР - 1 шт.;
- • преобразователь ТРК - 2 шт.;
- • модуль измерения токов (0-5мА)- 1 шт.;
- • модуль реле - 4 шт.;
- • модуль защит - 4 шт.;
- • индикатор - 1 шт.
- Верхний уровень:
- • сервер сбора данных - 1 шт.;
- • АРМ оператора - 1 шт.

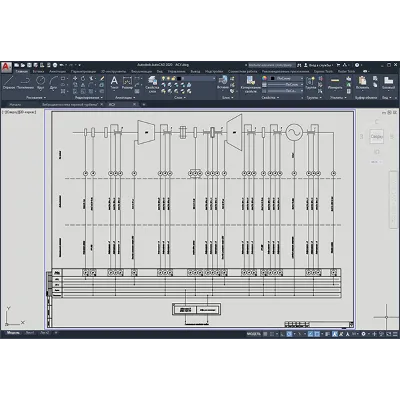

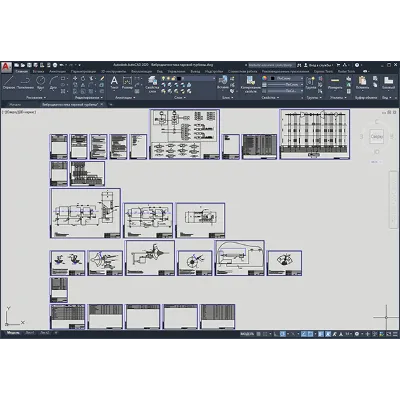

- Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
329 ₽
