Проект электроснабжения насосной склада ГСМ
Содержимое:
00056_Проект электроснабжения насосной склада ГСМ.rar (2.13 MB)
Загружен:
15.10.2024
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 1
Возвраты: 0
Продавец: RPLAY
Описание товара
- Электроснабжение склада ГСМ и насосной масел осуществляется двумя вводами с разных секций РУ НН КТП энергоблока
- Силовое электрооборудование насосной склада ГСМ:
- Электроприемниками насосной склада ГСМ являются насосы по перекачке масла и дизельного топлива, маслоочистительные установки , вытяжные вентиляторы, оборудование КИПиА . По надежности электроснабжения электроприемники насосной склада ГСМ относятся к I и II категории электроснабжения. К I категории электроснабжения относятся вентиляторы насосной дизельного топлива и панель КИПиА.
- В качестве пускозащитной аппаратуры для насосов и вентиляции применены блоки управления БМ5130 установленные в силовом щите 1ЩС (панель №2, №3). На первой панели силового щита 1ЩС установлены автоматические выключатели с УЗО и блок управления типа БМ5130 для управления электронагревателями трубопроводов открытого склада ГСМ. Щит 1ЩС изготавливается Чебоксарским электроаппаратным заводом по заданию заводу изготовителю.
- Местное управление осуществляется кнопками управления которые установлены по месту расположения насосов и вентиляторов. Насос 7Н, предназначенный для перекачки топлива из автоцистерны, с узла приема-выдачи нефтепродуктов, в резервуар дизельного топлива, управляется кнопками по месту или кнопками на щите 1ЩС. Отключение насоса 7Н производится вручную по достижении верхнего уровня резервуара который контролируется приборами КИП, световая сигнализация верхнего и нижнего уровня в насосной дизельного топлива предусмотрена.

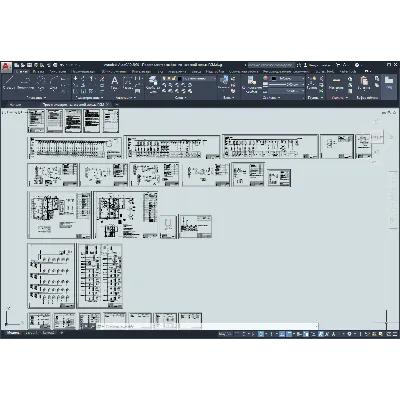

- Формат файла: dwg, tif (AutoCAD 2010 не редактируемый)
- Примечание: исходные файлы формата *.tif должны, находится в одной папке с файлом проекта *.dwg
- Скачать файл «Проект электроснабжения насосной склада ГСМ» >>>
- Метки: газокомпрессорная станция, склад ГСМ
