Проект охранной сигнализации склада ГСМ
Содержимое:
00060_Проект охранной сигнализации склада ГСМ.rar (373.67 KB)
Загружен:
16.10.2024
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 0
Возвраты: 0
Продавец: RPLAY
Описание товара
- В настоящем проекте разработана охранная сигнализация склада ГСМ.
- Охранная сигнализация помещений выполнена на следующем оборудовании:
- - ИО102-4 (магнитоконтактный извещатель) - блокировка дверей, окон на открытие;
- - ДИМК (датчик инерционный магнитоэлектрический) - блокировка окна от разбития и снятия стекла;
- - ДПМГР-2 (датчик положения) - блокировка ворот на открытие;
- - Фотон-9 - объемный оптико-электронный извещатель, зона обнаружения 10x12 м, высота установки не менее 2,3 м от пола, питание от источника постоянного тока напряжением 12 В, выдает тревожное извещение размыканием контактов исполнительного реле, потребляемый ток 15 мА, место установки - стена.
- Все шлейфы сигнализации выводятся на прибор «Сигнал-20П» (№16), установленный в электрощитовой.
- Извещатели помещения «Насосная дизельного топлива» включены в искробезопасную цепь устройства «УПКОП 135-1-1», установленного в помещении «Электрощитовая». Выход устройства «УПКОП 135-1-1» включен в шлейф прибора «Сигнал-20П» (№16).
- Питание извещателей "Фотон-9" - от блока резервированного питания РИП-12 со встроенной аккумуляторной батареей емкостью 17 Ач. Выходное напряжение блока - 12 В, максимальный ток - 3 А. Общее потребление по цепи 12 В составляет 0,125 А.
- Сигнал тревоги с прибора «Сигнал-20П» передается по интерфейсу RS-485 на АРМ «Орион», установленный в комнате охраны здания АБК

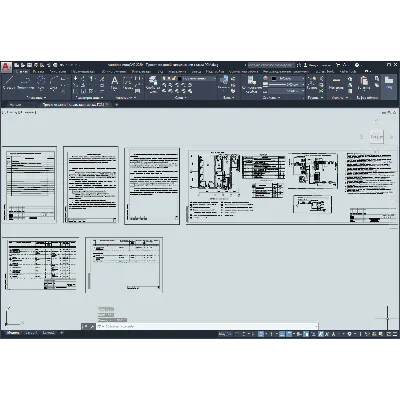

- Формат файла: dwg, tif (AutoCAD 2010 не редактируемый)
- Примечание: исходные файлы формата *.tif должны, находится в одной папке с файлом проекта *.dwg
- Скачать файл «Проект охранной сигнализации склада ГСМ» >>>
- Метки: газокомпрессорная станция, склад ГСМ
59 ₽
